La guida completa agli sportelli di accesso: tipi, installazione e suggerimenti

An portello di accesso è un pannello, una porta o un'apertura incorporata in pavimenti, soffitti, pareti o tetti che fornisce l'ingresso a spazi nascosti, come vespai, vuoti della soffitta, inseguimenti meccanici o aree di servizio, senza la necessità di demolire le strutture circostanti. Il giusto portello di accesso consente di risparmiare ore di costosi lavori di manutenzione ed è richiesto legalmente in molti regolamenti edilizi per sistemi meccanici ed elettrici nascosti. Questa guida copre tutti i principali tipi, gli standard che li governano, come selezionare il portello corretto per la tua applicazione e le migliori pratiche per l'installazione e la manutenzione.

Che cos'è un portello di accesso e perché è importante?

I portelli di accesso fungono da gateway tra gli spazi occupati e le infrastrutture nascoste. Le valvole di intercettazione degli impianti idraulici, le scatole di giunzione elettriche, le condutture HVAC e i punti di ispezione strutturale fanno tutti affidamento sui portelli per la manutenzione ordinaria. Senza di essi, ogni intervento di manutenzione rischia di lacerare le superfici finite, aggiungendo costi di riparazione che superano rapidamente il prezzo del portello originale di un fattore cinque o più.

Oltre alla comodità, gli sportelli di accesso svolgono funzioni critiche di sicurezza e di codifica:

• La sezione 1209 del codice edilizio internazionale (IBC) richiede aperture di accesso per vespai e solai.
• NFPA 96 impone pannelli accessibili nei sistemi di scarico delle cucine commerciali.
• I portelli ignifughi omologati UL mantengono i gradi di resistenza al fuoco richiesti nei gruppi pavimento/soffitto.
• OSHA 29 CFR 1910.23 copre le aperture del pavimento e i parapetti o le coperture necessarie per proteggere i lavoratori.

Negli edifici commerciali, la mancata fornitura di portelli di accesso conformi può comportare ispezioni fallite, ritardi nei progetti e multe ingenti, che a volte superano i 10.000 dollari per violazione nelle giurisdizioni con rigorosa applicazione delle norme.

Principali tipologie di portelli di accesso

I portelli di accesso sono classificati principalmente in base alla posizione di montaggio e ai requisiti prestazionali di tale ambiente. Comprendere queste categorie è il punto di partenza per ogni decisione relativa alle specifiche.

Portelli di accesso al pavimento

Le botole a pavimento sono progettate per resistere al traffico pedonale e, in ambienti industriali, ai carichi dei carrelli elevatori. Sono realizzati con coperture incassate in modo che siano a filo con la superficie circostante. I materiali comuni del telaio includono acciaio zincato a caldo (per aree esterne o umide) e alluminio (per applicazioni sensibili al peso). Una botola da pavimento standard a un'anta per un edificio commerciale misura in genere 24 × 24 pollici, sebbene siano disponibili dimensioni personalizzate fino a 96 × 96 pollici per l'accesso ad apparecchiature di grandi dimensioni.

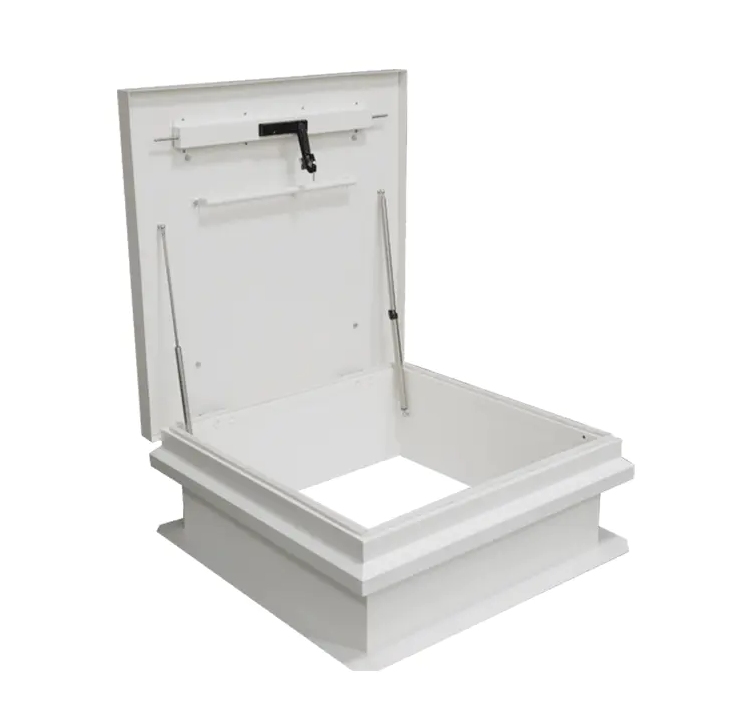

Botoli di accesso al tetto

Le botole da tetto forniscono un accesso sicuro e resistente alle intemperie ai tetti per la manutenzione HVAC, la manutenzione dell'antenna e l'uscita di emergenza. Devono essere a tenuta stagna, termicamente tagliati per prevenire la formazione di condensa e sufficientemente robusti da resistere al sollevamento del vento. ANSI/SPRI WH-1 è lo standard industriale per la resistenza al sollevamento del vento sulle botole da tetto. Una botola da tetto ben specificata include un meccanismo di assistenza a molla di compressione: la maggior parte dei modelli mantiene la porta aperta a 75° con un braccio di tenuta aperto valutato per venti fino a 50 mph.

Pannelli di accesso a parete e soffitto

Questi pannelli vengono utilizzati per raggiungere componenti idraulici, elettrici e HVAC nascosti in interni residenziali e commerciali. I telai in cartongesso consentono di intonacare il pannello a filo e verniciarlo per abbinarlo al muro circostante, rendendoli quasi invisibili. Le dimensioni residenziali standard includono 12 × 12 pollici, 14 × 14 pollici e 22 × 30 pollici (quest'ultimo è il minimo consigliato per l'ingresso del personale secondo la maggior parte dei codici).

Portelli di accesso resistenti al fuoco

I portelli tagliafuoco sono testati secondo gli standard UL 10B (pressione positiva) o UL 10C (pressione neutra) e ricevono valutazioni orarie, in genere 1 ora o 1,5 ore, corrispondenti all'assemblaggio circostante. Incorporano guarnizioni intumescenti che si espandono a temperature elevate per prevenire la diffusione di fumo e fiamme. L'installazione di un pannello non classificato in un assieme resistente al fuoco costituisce una violazione del codice che può annullare l'elenco dell'intero assieme.

Portelli ermetici e coibentati

Utilizzati in edifici ad alta efficienza energetica e applicazioni a climi freddi, questi portelli sono dotati di guarnizioni perimetrali continue e nuclei isolanti rigidi con valori R che generalmente vanno da R-5 a R-20. Nei progetti di casa passiva o a zero emissioni nette, una botola non isolata può rappresentare una quota sproporzionata della perdita di calore totale: gli studi dimostrano che una singola botola non isolata da 22 × 30 pollici può perdere tanto calore quanto una sezione di parete non isolata di 9 piedi quadrati.

Tipi di portello di accesso a confronto

Criteri di selezione chiave

La scelta del portello sbagliato porta a violazioni del codice, guasti prematuri o accesso inadeguato. Valutare i seguenti fattori prima di specificare qualsiasi prodotto.

Requisiti di carico

Le botole da pavimento nelle aree pedonali richiedono una capacità di carico vivo minima di 300 libbre. Le aree veicolari richiedono portelli classificati per il carico autostradale H-20 (fino a 32.000 libbre per asse). Specificare sempre la classe di carico prima della dimensione, poiché la profondità del telaio strutturale cambia in modo significativo tra le valutazioni.

Materiale e resistenza alla corrosione

La scelta del materiale dipende dall'ambiente di esposizione:

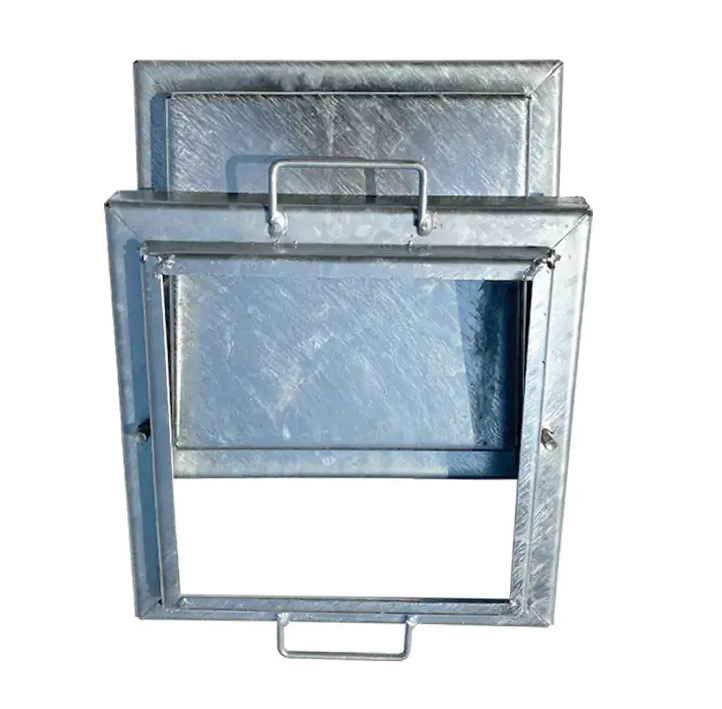

• Acciaio (zincato a caldo): Più economico per applicazioni interne ed esterne riparate; adatto per la maggior parte dei progetti commerciali.
• Alluminio: Leggero e naturalmente resistente alla corrosione; preferito per ambienti costieri e applicazioni su tetto dove il peso conta.
• Acciaio inossidabile (304 o 316): Richiesto negli impianti di lavorazione alimentare, negli ambienti marini e negli impianti chimici; significativamente più costoso ma offre decenni di durata.
• Vetroresina/vetroresina: Non conduttivo e resistente alla corrosione; utilizzato in prossimità di sottostazioni elettriche o in ambienti chimici altamente aggressivi.

Dimensioni di apertura e spazio libero

Per l'accesso del personale, l'apertura libera (non il diametro esterno del telaio) deve essere di almeno 22 × 30 pollici per IBC e per la maggior parte dei codici giurisdizionali. L'accesso all'attrezzatura deve essere dimensionato attorno al componente più grande che deve passare attraverso: aggiungere almeno 4 pollici di spazio su tutti i lati dell'involucro dell'attrezzatura. Misurare attentamente l'apertura approssimativa; le flange del telaio in genere aggiungono 2-4 pollici per lato alla dimensione nominale del portello.

Sicurezza e bloccaggio

I portelli di accesso nelle aree pubbliche o semipubbliche dovrebbero essere dotati di hardware antimanomissione. Le opzioni includono serrature a cilindro con chiave, serrature a scatto caricate a molla e chiusure per lucchetti. Nelle infrastrutture critiche (trattamento delle acque, sottostazioni elettriche), i portelli spesso incorporano meccanismi di doppia chiusura e bordi antiscasso. Per le botole da tetto soggette a requisiti di uscita, i dispositivi antipanico che si aprono dall'interno senza chiave sono obbligatori ai sensi della sezione IBC 1010.

Prestazioni termiche e acustiche

Negli edifici condizionati, un portello non isolato costituisce una penalizzazione energetica diretta. Per la conformità con ASHRAE 90.1-2022, i portelli della soffitta e del vespaio nelle zone climatiche 3–8 devono soddisfare valori di isolamento minimi che ora corrispondono al gruppo circostante. I portelli con classificazione acustica, con classificazione STC compresa tra 35 e 52, sono specificati per studi di registrazione, strutture mediche e sale server in cui l'isolamento acustico è fondamentale.

Migliori pratiche di installazione

Anche un portello ben specifico si guasterà prematuramente o creerà rischi per la sicurezza se installato in modo errato. Segui queste linee guida per prestazioni affidabili a lungo termine.

Preparazione approssimativa dell'apertura

L'apertura approssimativa deve essere quadrata e a piombo entro 1/8 di pollice su 4 piedi. I cordoli di cemento per le botole del pavimento devono stagionare per un minimo di 28 giorni prima che il telaio venga installato, oppure utilizzare malta non restringente per riempire gli spazi vuoti. Per le botole da tetto, l'altezza del cordolo deve essere di almeno 8 pollici sopra la superficie del tetto finita secondo le linee guida NRCA per impedire l'intrusione di acqua.

Ancoraggio e impostazione del telaio

I bulloni di ancoraggio o le piastre di saldatura devono essere dimensionati per trasferire i carichi di progetto nella struttura circostante. Un errore comune è l'ancoraggio dei telai delle botole a pavimento alle solette di copertura non strutturali anziché alla soletta strutturale sottostante: ciò può comportare l'assestamento o la rotazione del telaio sotto carico. Per le applicazioni in muratura, utilizzare ancoraggi in acciaio inossidabile o zincati a caldo per prevenire la corrosione galvanica nel punto di connessione.

Botole da tetto resistenti alle intemperie

La causa più frequente delle perdite della botola da tetto è un'integrazione inadeguata con la membrana del tetto piuttosto che una botola difettosa. La membrana dovrebbe lambire il cordolo secondo i requisiti del produttore della copertura, in genere una gamba verticale di almeno 6 pollici. Applicare il nastro adesivo su tutti gli angoli e sulle cuciture. Non fare mai affidamento esclusivamente sul mastice per sigillare il giunto cordolo-ponte.

Regolazione e test dell'hardware

Dopo l'installazione, testare ogni componente operativo:

1. Verificare che il coperchio si apra liberamente e che i bracci di tenuta aperti si innestino saldamente all'angolo specificato.
2. Verificare che tutte le serrature funzionino correttamente con le chiavi in ​​dotazione.
3. Verificare che il coperchio chiuda in modo piatto con una compressione uniforme delle guarnizioni perimetrali.
4. Per i portelli a molla, regolare la tensione della molla in modo che il coperchio non richieda più di 30 libbre di forza per aprirsi (secondo le linee guida ANSI/BHMA A156.19).
5. Documenta l'installazione con foto e registra il modello, le dimensioni e i dettagli dell'hardware del portello per il file di manutenzione dell'edificio.

Programma di manutenzione e punti di ispezione

I portelli di accesso vengono spesso trascurati durante la manutenzione ordinaria degli edifici, il che porta a cerniere grippate, telai corrosi e guarnizioni compromesse, il tutto scoperto nel peggior momento possibile. Un programma di ispezione strutturato previene guasti di emergenza.

Controlli trimestrali

• Lubrificare le cerniere e i meccanismi di chiusura con un lubrificante PTFE secco (evitare lubrificanti a base di olio che attirano la polvere).
• Ispezionare le guarnizioni per individuare eventuali crepe, deformazioni o sezioni mancanti.
• Verificare che i bracci di tenuta aperti si innestino e rilascino correttamente.

Controlli annuali

• Ispezionare le connessioni telaio-substrato per verificare la presenza di corrosione o allentamento.
• Per le botole sul tetto, controllare che la scossalina del cordolo e il rivestimento della membrana non si sollevino, si creino o si separino — oltre il 60% delle perdite dalle botole del tetto hanno origine nei punti terminali delle scossaline , non sul coperchio stesso.
• Testare i portelli tagliafuoco per la funzione di chiusura automatica e verificare che le guarnizioni intumescenti siano intatte.
• Verificare che i cilindri della serratura accettino la chiave corretta e che non siano stati sostituiti con hardware non conforme.

Quando sostituire anziché riparare

Sostituire una botola quando: il telaio presenta corrosione passante o deformazione strutturale; la porta non chiude più a filo dopo la regolazione della ferramenta; l'etichetta antincendio è mancante o illeggibile (il quadro perde la certificazione UL); o il portello è antecedente ai requisiti attuali del codice per la tua occupazione. Il costo di sostituzione di un portello commerciale standard – in genere tra i 200 e i 1.500 dollari a seconda del tipo e delle dimensioni – è di gran lunga inferiore all’esposizione alla responsabilità di un’unità non conforme o guasta.

Errori comuni da evitare

Appaltatori e facility manager esperti riscontrano ancora gli stessi errori ricorrenti. Conoscerli in anticipo evita costose rilavorazioni.

• Specificando per dimensione nominale senza confermare l'apertura libera: Una botola da pavimento "24 × 24" può avere un'apertura libera di soli 21,5 × 21,5 pollici dopo il telaio. Verificare sempre l'apertura trasparente nella scheda tecnica del prodotto.
• Utilizzo di un pannello interno all'esterno: I pannelli standard in cartongesso non sono classificati per l'esposizione all'umidità. Anche un luogo esterno coperto richiede come minimo un'unità in acciaio zincato o alluminio con guarnizione EPDM.
• Ignorare l'etichetta UL sui gruppi resistenti al fuoco: La sostituzione con un prodotto "simile" non elencato annulla la valutazione di assemblaggio e crea una responsabilità in caso di sinistro per incendio.
• Installazione delle botole da tetto senza piano anticaduta: OSHA 1926.502 richiede la protezione delle aperture sul tetto durante l'installazione. Inoltre, una botola da tetto non soddisfa di per sé i requisiti del parapetto per i bordi non protetti: spesso sono necessarie ringhiere separate o gabbie di sicurezza.
• Dimenticare di coordinarsi con l'appaltatore del tetto: I cordoli del portello devono essere posizionati prima dell'installazione della membrana. L'adeguamento di un cordolo in una membrana finita compromette quasi sempre l'integrità dell'impermeabilizzazione.

Portelli di accesso in applicazioni specifiche

Case residenziali

Nell'edilizia residenziale, le posizioni più critiche dei portelli sono la soffitta (apertura libera minima di 22 × 30 pollici per IRC R807.1), il vespaio (minimo 18 × 24 pollici per IRC R408.4) e i pannelli di accesso al bagno o alla cucina dietro le valvole idrauliche. Le botole isolate con un valore R corrispondente all'isolamento circostante riducono la perdita di calore e sono sempre più richieste dai codici energetici nelle zone climatiche 4 e superiori.

Edifici commerciali e istituzionali

Gli edifici più grandi si basano su una matrice coordinata di portelli pianificati durante la fase di progettazione. Gli ingegneri meccanici in genere specificano le posizioni dei portelli sulle piante dei soffitti e dei pavimenti riflessi come parte dei documenti contrattuali. Un ospedale di medie dimensioni, ad esempio, può contenere oltre 200 pannelli di accesso individuali che servono impianti idraulici, gas medicali, elettrici e HVAC, ciascuno selezionato per soddisfare i requisiti prestazionali del gruppo circostante.

Impianti industriali e infrastrutturali

Gli impianti di trattamento delle acque reflue, le centrali elettriche e i tunnel utilizzano botole per carichi pesanti costruite per resistere al traffico pedonale costante, all'esposizione chimica e, occasionalmente, ai carichi veicolari. I canali di scarico incassati attorno al telaio impediscono le infiltrazioni d'acqua. Negli scenari di ingresso in spazi confinati (CSE) regolati dalla norma OSHA 1910.146, le dimensioni dell'apertura del portello e la geometria di avvicinamento devono consentire l'ingresso con DPI completi, compreso l'autorespiratore.
