Guida al pannello di accesso rettangolare: dimensioni, materiali e consigli per l'installazione

Un pannello di accesso rettangolare è uno dei cavalli di battaglia silenziosi della costruzione moderna. Si posiziona a filo nella parete o nel soffitto, non attira quasi alcuna attenzione e un giorno salva una squadra di manutenzione dal praticare un foro in una superficie finita solo per raggiungere una valvola, una serranda o una scatola di giunzione. Produciamo questi pannelli dal 2005 e le domande che riceviamo da acquirenti, appaltatori e ingegneri sono straordinariamente coerenti: di quali dimensioni ho bisogno, quale materiale dovrei scegliere, deve essere resistente al fuoco e come entra effettivamente?

Questa guida risponde a queste domande in un linguaggio semplice. Che tu sia un importatore che compila un catalogo, un appaltatore che fissa il prezzo dell'allestimento di un hotel o un ingegnere che verifica una specifica, si applicano gli stessi principi. Scegli il telaio, l'anta del pannello e la dimensione dell'apertura corretta e il resto del lavoro funzionerà senza intoppi.

Cos'è un pannello di accesso rettangolare?

Nella sua forma più semplice, un pannello di accesso rettangolare è un'apertura incorniciata con una porta incernierata, scorrevole o rimovibile che fornisce un accesso controllato ai servizi nascosti dell'edificio. Il rettangolo domina il lavoro delle pareti e dei soffitti perché segue i moduli in cui sono effettivamente installati i pannelli in cartongesso, cartongesso e controsoffitto.

Ogni pannello, per quanto semplice possa sembrare, si compone di cinque parti:

• Un telaio fissato alla parete, al soffitto o al condotto.
• Una porta o un'anta, che può essere di metallo solido, cartongesso o materiale composito.
• Un sistema di cerniere, a scomparsa, a pianoforte o completamente smontabili.
• Una serratura o una serratura, da una serratura a spinta di base a una serratura a camma con chiave.
• Componenti di sigillatura come strisce intumescenti, guarnizioni acustiche o sigillanti contro l'umidità.

Due famiglie contano di più nella pratica. I pannelli a montaggio superficiale si appoggiano sulla facciata finita e sono ideali per lavori di retrofit. I pannelli nascosti, spesso descritti come cornici o cornici di perline, sono intonacati o rasati in modo che rimanga visibile solo una sottile linea d'ombra. Entrambi sono prodotti come unità rettangolari standard in un'ampia gamma di dimensioni di apertura.

Scegliere il materiale giusto

La selezione del materiale determina il peso, la durata, il costo e il comportamento del pannello in un compartimento antincendio o in una stanza umida. La tabella seguente riassume le quattro opzioni che forniamo più spesso agli acquirenti all'ingrosso e di progetto.

SS-AP001 Porta di accesso SS-AP001 Porta di accesso alle vendite calde in Finlandia Visualizza il prodotto →

L'acciaio rimane la scelta predefinita per i lavori commerciali perché accetta la verniciatura a polvere, mantiene una serratura in modo affidabile e può essere integrato in un gruppo antincendio testato. L’alluminio vince laddove il peso, la resistenza alla corrosione o una finitura architettonica pulita contano di più. Se li stai valutando l'uno rispetto all'altro, la nostra analisi tecnica di pannelli di accesso in acciaio rispetto a quelli in alluminio copre in dettaglio calibro, rivestimenti, comportamento di carico e costo per unità.

Dimensionamento di una botola rettangolare

La dimensione è il punto in cui la maggior parte dei progetti fallisce, e quasi sempre per lo stesso motivo: il pannello viene scelto prima che qualcuno misuri le apparecchiature che devono attraversarlo. Un pannello di accesso non è un rivestimento decorativo. Deve accogliere una mano umana, uno strumento, un filtro o un intero gruppo pompa e deve lasciare spazio sufficiente affinché l'oggetto possa muoversi una volta che è all'interno.

Risolvi questi punti prima di correggere una taglia:

1. Misurare il componente più largo e più alto che deve passare attraverso l'apertura, quindi aggiungere spazio di lavoro su tutti i lati.
2. Controllare la profondità dietro la superficie finita, compreso l'isolamento, i montanti e qualsiasi conduttura che corre vicino alla superficie.
3. Confermare la dimensione dell'apertura strutturale, non la dimensione della faccia visibile, perché i telai differiscono tra i modelli a superficie e quelli a scomparsa.
4. Decidi la direzione di apertura della porta o dell'ascensore e assicurati che nulla la blocchi.
5. Registrare la struttura della parete o del soffitto, poiché lo spessore dell'intonaco modifica la rivelazione finale.

Le dimensioni rettangolari standard coprono la maggior parte delle esigenze, ma i progetti con tolleranze ristrette di solito finiscono con un'unità personalizzata. La nostra pagina di riferimento su dimensioni e dimensioni del pannello di accesso definisce i moduli comuni, gli intervalli di tolleranza e le cifre di apertura strutturale su cui lavoriamo in produzione.

Classificazione del fuoco, acustica e umidità

Una volta stabiliti dimensioni e materiale, tre domande sulle prestazioni determinano la specifica finale.

Prestazione del fuoco

Un pannello di accesso tagliafuoco non è semplicemente un pannello in acciaio con allegato un certificato. Dipende dal telaio, dalla guarnizione intumescente, dall'hardware della cerniera e della chiusura e dal substrato in cui è installato: tutti testati insieme come sistema. I pannelli classificati per un compartimento di un'ora non funzioneranno in questo modo se vengono montati su una parete non testata o se la guarnizione viene danneggiata durante l'intonacatura. Conservare i documenti di certificazione insieme al fascicolo di progetto, perché il controllo edile li richiederà.

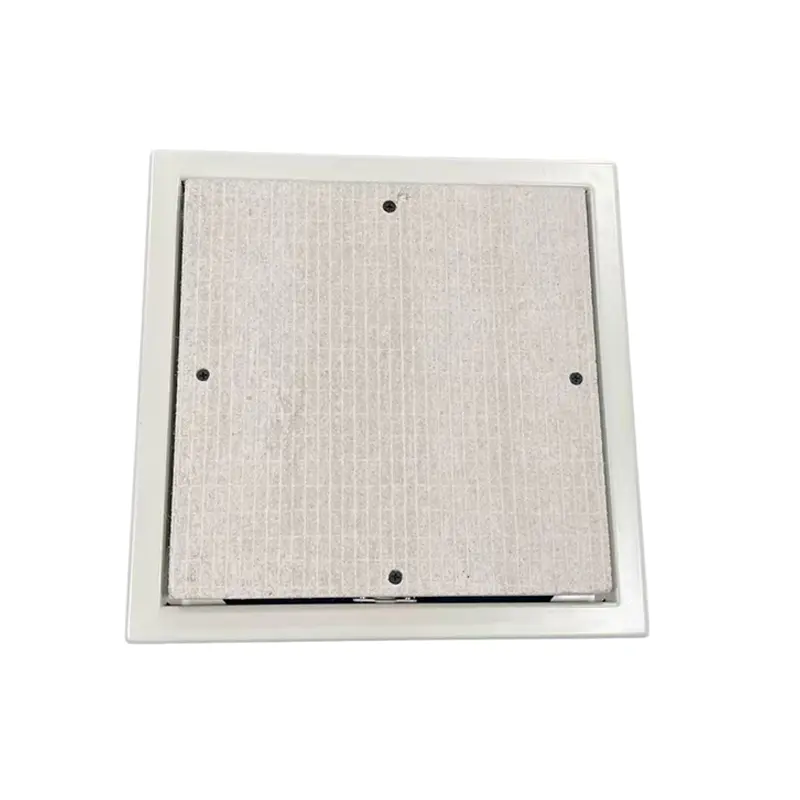

Pannello di accesso resistente al fuoco SS-AP111 PANNELLO DI ACCESSO ANTINCENDIO DI NUOVO DESIGN Visualizza il prodotto →

Prestazioni acustiche

I pannelli insonorizzati sono importanti in hotel, ospedali e complessi residenziali, dove un pannello sopra la porta di una camera da letto può annullare silenziosamente le prestazioni di un'intera partizione. Cerca una guarnizione attorno al telaio e un nucleo solido o riempito di minerali anziché una foglia cava.

Umidità e igiene

Nei bagni, nelle cucine e nei locali tecnici, scegliete un nucleo resistente all'umidità o un foglio di metallo rivestito. Per i progetti sanitari, superfici lisce e facili da pulire e un meccanismo di chiusura stretto sono più importanti dell'aspetto del pannello.

Installazione in cartongesso, cartongesso e controsoffitti

Il montaggio di un pannello è semplice quando l'apertura è stata preparata correttamente, mentre è frustrante quando non lo è. La sequenza seguente è quella che consigliamo alle squadre di installazione.

1. Contrassegnare l'apertura strutturale dal disegno di installazione del pannello, quindi tagliare leggermente all'interno della linea e tagliare per adattarla.
2. Aggiungi cornice o tasselli attorno all'apertura in modo che la cornice abbia un substrato solido e quadrato a cui fissarla.
3. Inserire il telaio nell'apertura, verificare che sia a livello e a filo, quindi fissarlo con le viti in dotazione alla distanza consigliata.
4. Per i pannelli nascosti, rasare o intonacare il bordo bordato e lasciare indurire la finitura prima di aprire la porta.
5. Regola la cerniera e la serratura in modo che la porta si chiuda con una pressione uniforme, quindi prova la serratura più volte.
6. Proteggere il pannello durante i restanti lavori e rimuovere la pellicola protettiva solo alla consegna.

I pannelli del soffitto meritano un'attenzione particolare, perché la gravità agisce contro la cerniera e ogni serratura è sotto carico. Le foglie più pesanti necessitano di un telaio più resistente e, in molti casi, di una catena di sicurezza.

Dove vengono utilizzati i pannelli di accesso rettangolari

La domanda proviene da una gamma sorprendentemente ampia di edifici e ognuno tende a dare priorità a caratteristiche diverse.

• Strutture sanitarie, dove l'igiene, le superfici facili da pulire e la chiusura affidabile sono essenziali.
• Gli hotel, dove i bagni delle camere necessitano di pannelli silenziosi e a filo, e i locali tecnici necessitano di aperture di servizio più grandi.
• Installazioni HVAC, in cui le porte di accesso ai condotti consentono la sostituzione dei filtri, la regolazione delle serrande e la pulizia.
• Uffici commerciali e negozi al dettaglio, dove i vuoti del soffitto nascondono cavi, valvole e controlli.
• Blocchi residenziali, dove montanti e contatori necessitano di accessi periodici per ispezione.
• Impianti industriali, dove i pannelli di spessore maggiore tollerano aperture frequenti.

SA-AP320 Pannello di accesso scorrevole in alluminio aperto SA-AP320 PANNELLO DI ACCESSO APERTO SCORREVOLE IN ALLUMINIO Visualizza il prodotto →

In tutti questi casi vale la stessa regola: il pannello deve essere specificato in fase di progettazione, non aggiunto dopo che le finiture sono state completate.

Approvvigionamento all'ingrosso, MOQ e opzioni OEM

Per importatori e distributori, le domande commerciali solitamente seguono quelle tecniche. Le quantità minime dell'ordine dipendono dal materiale, dalla finitura e dal fatto che il pannello sia di dimensioni standard o personalizzato; una serie di unità zincate standard è naturalmente più facile da programmare rispetto a un ordine misto di colori verniciati a polvere in cinque dimensioni.

Il controllo qualità è l'area in cui una visita in fabbrica si ripaga da sola. Richiedere per iscritto le fasi di ispezione, il piano di campionamento e lo standard dei difetti prima di effettuare l'ordine, in modo che entrambe le parti misurino rispetto allo stesso documento durante l'ispezione pre-spedizione. Gli acquirenti che desiderano il proprio marchio sul cartone, sull'etichetta o sulla foglia stessa dovrebbero aumentare tempestivamente i requisiti OEM, perché attrezzature, lastre di stampa e grafica dell'imballaggio allungano i tempi di consegna.

Produciamo a Deqing, Zhejiang, in uno stabilimento di circa 30.000 metri quadrati, lavoriamo secondo un sistema di qualità ISO 9001 e spediamo in più di 90 paesi. Se il vostro progetto necessita di un pannello di accesso rettangolare che non rientra nella gamma standard, il nostro team di ingegneri può solitamente adattare un telaio esistente anziché iniziare da un foglio bianco.

Ottenere le specifiche giuste la prima volta

Una pulsantiera rettangolare costa pochissimo rispetto ai servizi che protegge, eppure è il componente più spesso scelto all'ultimo momento. Prendersi un'ora in fase di progettazione per confermare la dimensione dell'apertura, il materiale, i requisiti antincendio o acustici e i dettagli dell'installazione consentirà di risparmiare molto di più rispetto a quello in loco. Se non sei sicuro di quale pannello sia adatto a una particolare struttura o compartimento della parete, inviaci il disegno e i requisiti prestazionali: ti diremo onestamente quale dei nostri telai è adatto e quale no.
