Come abbinare le dimensioni dei pannelli di accesso alle installazioni a soffitto, parete e pavimento

Dimensioni del pannello di accesso non sono intercambiabili tra installazioni a soffitto, a parete e a pavimento. Ciascun tipo di superficie impone una serie diversa di vincoli strutturali (spaziatura del centro dell'intelaiatura, profondità del vuoto, coefficiente di carico e meccanismo di apertura) che determinano la dimensione massima e minima del pannello praticabile prima che venga effettuata una singola misurazione. Sbagliare la misura costa più del pannello stesso : un pannello troppo grande per adattarsi tra i travetti, troppo piccolo per l'accesso manuale o troppo profondo per un vuoto poco profondo nel soffitto significa rimuoverlo e riordinarlo, spesso dopo che la finitura circostante è stata completata. Questa guida copre la logica di dimensionamento per ciascun tipo di installazione.

Perché la superficie di installazione cambia il Accedere alle dimensioni del pannello Decisione

La stessa dimensione nominale del pannello, ad esempio 300×300mm, si comporta in modo molto diverso a seconda di dove viene installato. Un pannello a parete di quelle dimensioni si inserisce comodamente tra i montanti fissati a centri di 400 mm. Lo stesso pannello in un soffitto con una distanza tra i travetti di 300 mm non lascia spazio alla flangia del telaio per ancorarsi alla struttura solida. E in un'applicazione a pavimento, 300 × 300 mm sono generalmente troppo piccoli per consentire l'ingresso sicuro del corpo: un pavimento di dimensioni completamente diverse.

Il punto di partenza corretto è sempre la superficie di installazione, non il catalogo nominale dei pannelli, perché ciascuna superficie definisce i vincoli entro i quali il pannello deve adattarsi.

Dimensioni del pannello di accesso al soffitto : Peso, Profondità del vuoto e Sicurezza

Le installazioni a soffitto introducono due vincoli che non si applicano alle pareti: il pannello e il suo inserto devono essere sufficientemente leggeri da non sollecitare la struttura del soffitto e la profondità del telaio deve rientrare nello spazio vuoto del soffitto senza entrare in contatto con i servizi sopra il soffitto.

La larghezza massima del pannello è vincolata dalla spaziatura dei travetti. Nell'edilizia residenziale e commerciale standard, i travetti sono fissati a centri di 400 mm o 600 mm. L'apertura del pannello deve rientrare interamente tra due travetti, il che significa che la larghezza massima utilizzabile del pannello è generalmente di 350 mm in una campata di travetti da 400 mm, una volta prese in considerazione le tolleranze del telaio e la sovrapposizione delle flange del telaio. Laddove è necessario un pannello per soffitto più grande, è necessario installare dei listelli tra i travetti per creare un telaio strutturale prima di poter montare il pannello.

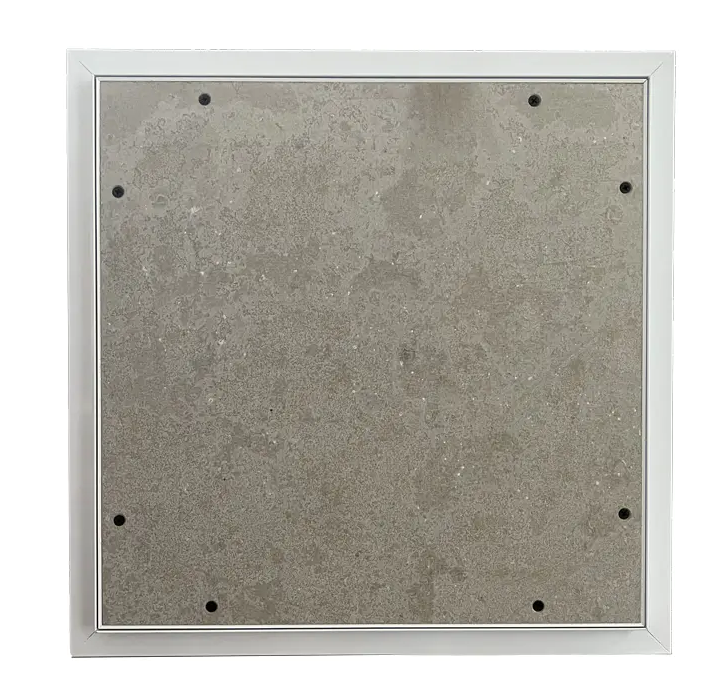

Dimensioni standard del pannello da soffitto per cartongesso e controsoffitti in cartongesso vanno da 200 × 200 mm per piccoli accessi ai sensori HVAC fino a 600 × 600 mm per zone di servizio più grandi. 600 × 600 mm è il limite superiore pratico per i pannelli di accesso montati a soffitto: al di sopra di queste dimensioni, il peso del pannello e il carico strutturale diventano considerazioni ingegneristiche significative. Sui pannelli 400×400mm e più grandi installati in alto, è necessario un gancio di sicurezza o un cavo di ritenzione per evitare che la porta si apra completamente quando si accede dal basso. Quello di Shunshi pannelli del soffitto in alluminio includere un gancio di sicurezza integrato sulle taglie più grandi proprio per questo motivo.

Anche la profondità del telaio deve essere confermata prima dell'ordine. Un telaio del pannello del soffitto più profondo del vuoto tra la superficie finita del soffitto e la struttura sovrastante impedirà alla flangia del telaio di rimanere a filo, un problema che diventa visibile solo una volta che il pannello è in mano sul posto.

Dimensioni del pannello di accesso a parete : Vincoli di inquadratura e liquidazione delle attività

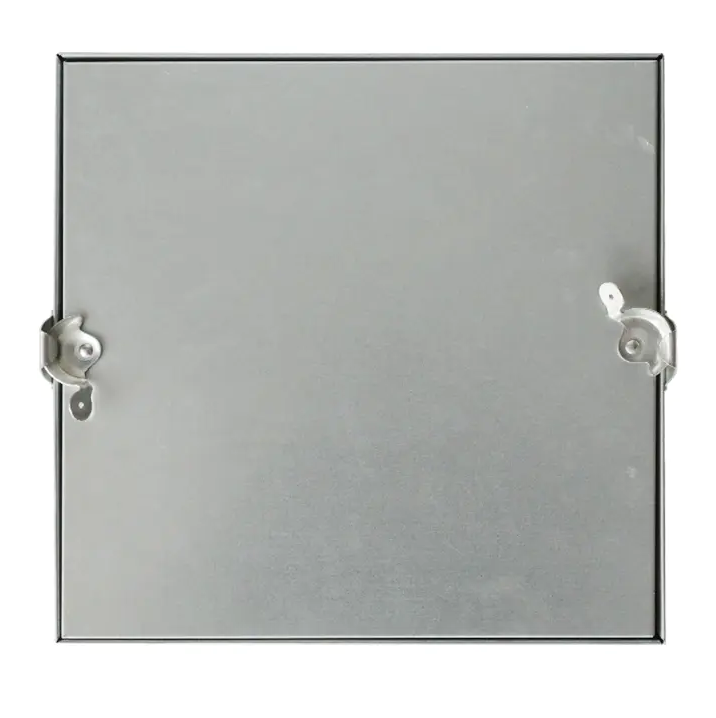

Le installazioni a parete offrono una maggiore flessibilità di dimensionamento rispetto ai soffitti perché il carico strutturale è un fattore minore e i centri dell'intelaiatura sono più prevedibili. Le due variabili che determinano il corretto dimensioni del pannello di accesso alla parete sono l'interasse dell'intelaiatura e l'attività di manutenzione che il pannello deve supportare.

I centri dell'inquadratura impostano la larghezza massima del pannello. Nelle pareti con montanti standard con centri di 400 mm, l'apertura utilizzabile tra i montanti è di circa 360–370 mm. Un pannello da 300×300 mm si adatta comodamente con margine su entrambi i lati; un pannello da 400×400 mm può richiedere la incorniciatura dell'apertura grezza con tasselli. Confermare la spaziatura dei montanti in loco prima di finalizzare le dimensioni: ciò è particolarmente importante nelle installazioni di retrofit in cui la struttura non è visibile.

L'autorizzazione dell'attività imposta la dimensione minima. Il pannello deve essere abbastanza grande da consentire a una mano e a uno strumento di azionare il componente dietro di esso, non solo abbastanza grande da poterlo vedere. Come guida pratica:

300 × 300 mm è la specifica predefinita per la maggior parte dei punti di accesso a parete commerciali. Per un'analisi completa del modo in cui le dimensioni del pannello a parete si associano ai vincoli dell'intelaiatura e al tipo di intarsio, vedere guida alle dimensioni del pannello di accesso .

Dimensioni del pannello di accesso al pavimento: la valutazione del carico viene prima di tutto

I pannelli di accesso al pavimento funzionano secondo una logica di dimensionamento completamente diversa perché il vincolo principale non è l'inquadratura o lo spazio visivo: lo è indice di carico . Un pannello del pavimento deve supportare il traffico pedonale, i carichi delle attrezzature e, in alcuni casi, i carichi dei veicoli, mantenendo una superficie a filo e fornendo un accesso affidabile ai servizi sottostanti.

Le considerazioni sul dimensionamento dei pannelli del pavimento differiscono da quelle della parete e del soffitto in tre modi principali. Innanzitutto, il pannello deve essere sufficientemente grande da consentire l'ingresso del corpo se è richiesto l'accesso del personale al sottopavimento: in genere almeno 600 × 600 mm per l'accesso di una sola persona con attrezzi. In secondo luogo, il telaio strutturale deve essere incassato nel substrato del pavimento in modo che la superficie della porta sia a filo con la finitura del pavimento circostante: specificare un pannello del pavimento montato in superficie dove è richiesto un montaggio ad incasso produce un rischio di inciampo. In terzo luogo, il coefficiente di carico deve essere confermato rispetto all'uso previsto del pavimento: corridoi esclusivamente pedonali, cucine commerciali con traffico di carrelli e pavimenti di locali tecnici con carichi di attrezzature richiedono ciascuno pannelli con coefficiente nominale diverso.

A differenza dei pannelli a parete e a soffitto, è meno probabile che i pannelli di accesso al pavimento utilizzino la struttura standard con intarsio in cartongesso: la facciata della porta utilizza in genere una piastra in acciaio o una piastra striata abbinata alla finitura del pavimento circostante, con un anello di sollevamento incassato anziché un meccanismo di chiusura.

Domande frequenti

Qual è la dimensione più comune del pannello di accesso per le installazioni a parete?

300 × 300 mm (12" × 12") è la dimensione più ampiamente specificata nelle installazioni a parete commerciali, coprendo la maggior parte dei requisiti di accesso alle valvole idrauliche e alle scatole di giunzione elettrica. Si adatta comodamente alla spaziatura standard dei perni di 400 mm e offre spazio sufficiente per l'accesso con una sola mano alla maggior parte dei componenti di servizio. Per i controlli HVAC o i componenti più grandi che richiedono l'accesso a due mani, 400 × 400 mm è il passaggio standard.

Qual è la dimensione massima per un pannello di accesso al soffitto?

600 × 600 mm è il limite superiore pratico per pannelli di accesso montati a soffitto in controsoffitti standard in cartongesso o controsoffitti in cartongesso. Al di sopra di queste dimensioni, il peso del pannello e il carico strutturale richiedono una valutazione ingegneristica. I pannelli da 400 × 400 mm e superiori installati in alto devono includere un gancio di sicurezza o un cavo di ritenzione per evitare che la porta si apra completamente. Conferma sempre la spaziatura dei travetti prima di ordinare: la larghezza del pannello deve rientrare nell'alloggiamento dei travetti e i pannelli più grandi richiederanno l'installazione di tavole di inserimento tra i travetti.

È possibile utilizzare lo stesso pannello di accesso a parete e a soffitto?

Lo stesso prodotto a pannelli può essere installato sia a parete che a soffitto, ma l'orientamento delle cerniere e i requisiti di sicurezza differiscono. Per l'installazione a soffitto, la cerniera deve essere posizionata in modo che la porta ruoti verso l'installatore quando si accede dal basso. I pannelli da 400 × 400 mm e superiori posizionati a soffitto richiedono un meccanismo di ritenzione di sicurezza (un gancio di sicurezza integrato o un cavo di ritenzione separato) che non è richiesto per lo stesso pannello installato a parete. Confermare questi requisiti con la scheda tecnica del prodotto prima di specificare un singolo tipo di pannello su entrambe le superfici. Per ulteriori indicazioni su come abbinare il tipo di pannello giusto alla superficie giusta, vedere guida alla selezione del pannello di accesso .
