Come dovrebbero essere posizionati i pannelli di accesso negli edifici commerciali e nella manutenzione del sito?

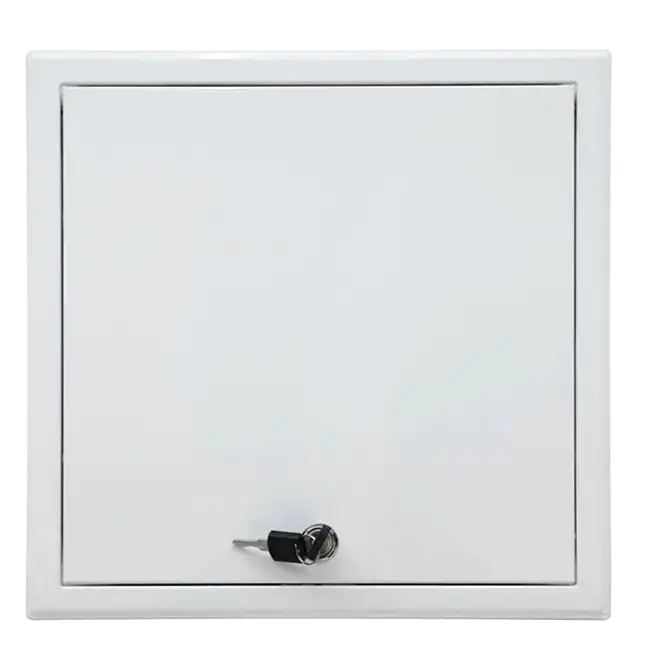

An pannello di accesso fa il suo lavoro solo se finisce nel posto giusto. Un pannello con hardware eccellente e una finitura a filo perfetta è ancora un problema se è installato a sei pollici di distanza dalla valvola che deve servire, o se uno scaffale fisso finisce davanti ad esso imbullonato un mese dopo la consegna. Il posizionamento è un problema di coordinamento tanto quanto un problema di selezione del prodotto e di solito viene deciso molto prima che venga ordinato il pannello stesso.

Questo articolo illustra come pianificare il posizionamento dei pannelli di accesso durante un edificio commerciale, cosa controllare prima che le pareti e i soffitti si chiudano e in che modo le decisioni sul posizionamento influiscono sui team di manutenzione una volta che l'edificio è in uso.

1. Il posizionamento inizia nella fase di pianificazione, prima della chiusura di pareti e soffitti

Le posizioni dei pannelli di accesso dovrebbero essere ricavate direttamente dai disegni MEP (meccanici, elettrici, idraulici), non decise in loco a posteriori. Una volta appeso il muro a secco, posizionati i pannelli del controsoffitto o terminato il lavoro delle piastrelle, spostare o aggiungere un pannello diventa molto più costoso e distruttivo rispetto a specificarlo correttamente la prima volta.

Questo è il motivo per cui il posizionamento dei pannelli di accesso funziona meglio come decisione coordinata tra l'appaltatore generale, i subappaltatori MEP interessati e l'architetto o il progettista di riferimento, piuttosto che come qualcosa lasciato a chi chiude il muro per ultimo. Nei progetti in cui questo coordinamento avviene tardi, è comune vedere i pannelli aggiunti in un secondo momento, in una posizione tecnicamente accessibile ma in realtà non conveniente per l'attrezzatura dietro di essi.

2. La logica di posizionamento varia in base al tipo di sistema

La posizione in cui deve essere posizionato un pannello, e quanto deve essere grande, dipende dall'oggetto della sua manutenzione:

• Sistemi HVAC: I pannelli vengono generalmente posizionati vicino a serrande, serrande tagliafuoco/tagliafumo e punti di accesso alla bobina, dimensionati per consentire a un tecnico di raggiungere ed eseguire la manutenzione del componente, non solo di intravederlo.
• Impianto idraulico: I pannelli vengono posizionati su valvole di intercettazione, punti di pulizia e posizioni di trappole, luoghi in cui un idraulico necessita di accesso sia visivo che pratico, a volte con strumenti.
• Elettrico: Scatole di giunzione, apparecchiature a bassa tensione e componenti simili necessitano di pannelli dimensionati e posizionati in modo che un elettricista possa lavorare senza rimuovere le finiture circostanti.
• Protezione antincendio: Le valvole di controllo degli sprinkler e i relativi componenti di allarme antincendio in genere necessitano di un posizionamento del pannello che consenta un accesso rapido e senza ostacoli in caso di emergenza, non solo l'accesso di routine.

Ciascuno di questi sistemi ha aspettative diverse riguardo alla quantità di spazio libero e di manovra di cui un tecnico ha bisogno davanti al pannello, il che è un dettaglio che vale la pena confermare con il settore di riferimento piuttosto che presumere che un'unica soluzione di accesso sia adatta a ogni sistema.

3. Considerazioni tecniche sulla posizione del pannello

Alcuni fattori pratici determinano l’effettiva decisione di collocamento:

• Spazio libero davanti al pannello. L'area direttamente davanti al pannello deve rimanere utilizzabile: spazio sufficiente affinché una persona possa aprire la porta, entrare e lavorare, senza qualcosa come un condotto, un elemento strutturale o un dispositivo integrato che intralci.
• Altezza e portata. I pannelli che servono le apparecchiature che necessitano di un funzionamento manuale regolare (valvole, serrande) sono generalmente posizionati ad un'altezza facilmente raggiungibile senza una scala per le attività di routine, mentre i pannelli per l'accesso meno frequente possono essere posizionati più in alto.
• Montaggio a parete o a soffitto. I pannelli montati a soffitto devono tenere conto di ciò che si trova sopra la griglia del soffitto (condutture, condotti, tubi sprinkler) in modo che l'apertura sia effettivamente allineata con il componente che deve raggiungere. I pannelli montati a parete devono tenere conto della spaziatura e del bloccaggio dei montanti.
• Dimensionamento guidato dall'attrezzatura, non dall'abitudine. Il pannello deve essere abbastanza grande da servire ciò che c'è dietro: una valvola che occasionalmente necessita dell'accesso a uno strumento richiede più spazio di una scatola di giunzione che viene aperta raramente. Sottodimensionare un pannello per risparmiare sui costi o sullo spazio sulla parete è uno degli errori di posizionamento più comuni, poiché di solito sposta semplicemente il costo su una modifica futura.

4. Coordinare il posizionamento con tutto il resto nello spazio

Le posizioni dei pannelli di accesso devono essere confrontate con altri elementi nella stessa area prima che l'installazione si blocchi:

• Inquadratura strutturale, bloccaggio e isolamento che potrebbero trovarsi esattamente dove è stato pianificato un pannello
• Testine di irrigazione, corpi illuminanti e diffusori che potrebbero finire troppo vicini all'apertura di un pannello
• Il percorso del condotto cambia dopo la progettazione iniziale, che può spostarsi nel punto in cui finisce effettivamente una serranda o una bobina

Vale anche la pena pensare in anticipo a come verrà utilizzato lo spazio finito. I pannelli posizionati correttamente sui disegni a volte finiscono bloccati nella pratica, dietro scaffalature fisse, mobili incorporati, segnaletica o apparecchiature che vengono installate dopo che il pannello di accesso è già nel muro. Contrassegnare la disposizione pianificata dei mobili e degli impianti durante la fase di coordinamento aiuta a evitare ciò.

5. La qualità dell'installazione influisce sulla manutenzione a lungo termine

Anche un pannello ben posizionato può creare problemi se non viene installato con attenzione:

• Un pannello che non è squadrato o non è adeguatamente sigillato sul telaio può compromettere le prestazioni antincendio, acustiche o di tenuta all'aria del gruppo in cui è installato, il che è più importante per pareti e soffitti resistenti al fuoco.
• L'orientamento delle cerniere e la direzione di apertura della porta dovrebbero avere senso in base al modo in cui viene utilizzato lo spazio, in modo che la porta aperta non blocchi un passaggio pedonale o interferisca con le apparecchiature.
• Un'installazione a filo e adeguatamente flangiata evita piccoli spazi vuoti e bordi irregolari che tendono ad attrarre danni nel tempo.

6. Le decisioni di collocamento continuano nella fase di mantenimento

Un buon posizionamento ripaga bene una volta terminata la costruzione:

• Etichettatura e numerazione. I pannelli collegati a un sistema di etichettatura (disegni corrispondenti o registro di gestione della struttura) consentono al personale di manutenzione di trovare rapidamente il punto di accesso corretto invece di aprire diversi pannelli per individuare una valvola o una scatola di giunzione.
• Documentazione as-built. Mantenere un registro accurato delle posizioni dei pannelli, idealmente legato all'as-built MEP, consente di risparmiare tempo su ogni futura chiamata di servizio, soprattutto negli edifici in cui il team di installazione originale è assente da tempo.
• Ispezione di routine. Vale la pena controllare periodicamente cerniere, chiusure e guarnizioni, poiché l'hardware utilizzato frequentemente nei pannelli ad alto traffico si usura più velocemente dell'hardware dietro i pannelli che vengono aperti raramente.

7. Errori comuni di posizionamento che vale la pena evitare

• Specificare la dimensione del pannello in base a ciò che appare proporzionale sulla parete, piuttosto che a ciò di cui ha effettivamente bisogno l'attrezzatura dietro di esso
• La finalizzazione delle posizioni dei pannelli prima che venga confermato il percorso di condotti, tubi o condutture porta a pannelli che non raggiungono il loro obiettivo
• Lasciare il coordinamento del pannello fino a quando le finiture non sono già programmate, il che spinge i team verso compromessi invece che verso la posizione corretta
• Trascurare la disposizione dei mobili, degli arredi o delle apparecchiature pianificati che finiscono per bloccare un pannello tecnicamente ben posizionato

Ottenere il posizionamento e la selezione dei prodotti giusti allo stesso tempo

Il posizionamento e la selezione del pannello sono più facili da ottenere insieme che separatamente. Un progetto con diverse aperture non standard (una bobina sovradimensionata, un gruppo di valvole strano, un inseguimento meccanico stretto) spesso necessita di pannelli di dimensioni che non corrispondono a un catalogo standard, ed è qui che lavorare con un produttore in grado di produrre dimensioni personalizzate precise diventa utile piuttosto che facoltativo.

Zhejiang Shunshi Intelligent Technology Co., Ltd. produce pannelli di accesso e relativo hardware per l'edilizia dal 2005 dalla sua struttura certificata ISO 9001 a Zhejiang, in Cina, fornendo pannelli di accesso in acciaio, alluminio e plastica, comprese opzioni OEM/ODM e di dimensioni personalizzate, a distributori e appaltatori in 91 paesi. Per i progetti in cui le dimensioni standard non corrispondono a ciò a cui si accede effettivamente, contattare Shunshi per risolvere i requisiti di dimensionamento e posizionamento prima che i muri si chiudano.
