UNA GUIDA COMPLETA ED UTILE ALLE TIPOLOGIE DI PANNELLI IN CARTONGESSO E AI PASSAGGI DI INSTALLAZIONE

Che cos'è un pannello di accesso per cartongesso e perché è importante?

Un pannello di accesso per cartongesso è una porta rimovibile o incernierata installata a filo in una parete o in un soffitto di cartongesso, che fornisce un'apertura pratica per raggiungere le valvole di intercettazione dell'impianto idraulico, le scatole di giunzione elettriche, gli ammortizzatori HVAC o i componenti strutturali senza tagliare ogni volta il muro a secco finito. Scegliere il tipo di pannello giusto e installarlo correttamente la prima volta consente di risparmiare ore di lavoro di riparazione e di prevenire costosi danni al muro a secco ad ogni futura chiamata di assistenza.

Secondo le stime del settore, mal posizionato o di taglia sbagliata pannello di accesso aggiunge una media di 2-4 ore di lavoro di riparazione per visita di servizio. Questa guida copre tutte le principali categorie di pannelli, le regole critiche di dimensionamento e inquadratura e una guida completa all'installazione in modo che appaltatori e bricolage possano farlo bene una volta.

I principali tipi di pannelli di accesso per cartongesso

Capire quale tipo di pannello si adatta al tuo progetto è la decisione più importante. La scelta sbagliata porta a spazi vuoti, rumori, errori di codice o pannelli che semplicemente non possono essere aperti in spazi ristretti.

Pannelli standard con flangia per tallone in cartongesso

Questi sono i pannelli residenziali più comuni. Un telaio in metallo o plastica con una flangia in cartongesso è inserito in un'apertura grezza incorniciata e la porta stessa accetta un inserto in cartongesso in modo che il pannello si fonda perfettamente con il muro circostante. Le dimensioni tipiche vanno da 6×6 pollici fino a 24×24 pollici. Sono più adatti per pareti e soffitti verniciati dopo l'installazione, producendo una finitura quasi invisibile.

Pannelli di accesso a filo (cacciavite-chiusura)

I pannelli a filo hanno una solida porta in metallo o plastica che si trova esattamente a livello della superficie della parete. Una serratura a cacciavite a quarto di giro mantiene la porta chiusa. Questi sono comuni negli edifici commerciali, nei locali tecnici e negli spazi meccanici in cui una finitura invisibile è meno importante dell'ingresso rapido e accessibile agli strumenti. Le dimensioni commerciali standard includono 12×12, 14×14 e 16×16 pollici , sebbene le dimensioni personalizzate siano ampiamente disponibili.

Pannelli di accesso resistenti al fuoco

Richiesto dal codice ogni volta che un'apertura di accesso attraversa una parete o un soffitto ignifugo, ad esempio una parete di corridoio con resistenza al fuoco di 1 ora o 2 ore in un edificio multifamiliare o una struttura commerciale. Questi pannelli sono dotati di certificazione UL (come UL 10B o UL 10C) e in genere utilizzano una struttura in acciaio calibro 20 o più pesante con guarnizioni intumescenti. L'utilizzo di un pannello non classificato in un assieme resistente al fuoco costituisce una violazione del codice che può comportare il fallimento delle ispezioni e l'esposizione a responsabilità.

Pannelli di accesso isolati

Utilizzato nelle pareti esterne, nelle botole della soffitta e nei soffitti dei vespai dove le prestazioni termiche sono importanti. Un nucleo isolante (solitamente poliisocianurato rigido o schiuma EPS) è incollato al pannello della porta. I pannelli isolanti di qualità raggiungono valori R compresi tra R-10 e R-20 , contribuendo a mantenere l'integrità dell'involucro dell'edificio. Cerca pannelli con una guarnizione continua attorno al perimetro per evitare infiltrazioni d'aria.

Pannelli Ferma-Intonaco (Mud-In).

Progettato per finiture in intonaco impiallacciato o rasante anziché per cartongesso nastrato. Il telaio ha una gamba di ritorno più ampia che funge da massetto in gesso. Dopo l'intonacatura solo un sottile filo lascia intravedere il perimetro del pannello. Sono la scelta corretta per progetti di ristrutturazione storica che utilizzano sistemi ad intonaco umido.

Sistemi di pannelli rimovibili

In alcune applicazioni, in particolare sopra controsoffitti o in tracce meccaniche, è preferibile un pannello completamente rimovibile senza cerniera. Questi pannelli si agganciano o si incastrano per attrito in un telaio e possono essere sollevati completamente, consentendo il passaggio di apparecchiature o tubi di grandi dimensioni attraverso l'apertura. Sono comuni nell'edilizia industriale e alberghiera.

Blocco dei pannelli di accesso

Per i pannelli in aree ad accesso pubblico contenenti quadri elettrici, intercettazioni del gas o controlli sensibili, nella porta è integrato un cilindro con serratura o un lucchetto. La maggior parte dei regolamenti edilizi richiedono pannelli di chiusura per quadri elettrici accessibili al pubblico. Le opzioni di serratura a cilindro includono nuclei intercambiabili con chiave standard o Best/Falcon per sistemi a chiave maestra.

Accedi alle dimensioni del pannello e ai requisiti di frame

La corretta dimensione approssimativa dell'apertura e l'inquadratura solida non sono negoziabili. Un pannello che si trova in una cornice sottodimensionata o fuori squadra non si chiuderà mai in modo piatto né sigillerà correttamente.

Come determinare la dimensione giusta del pannello

L'apertura di accesso deve essere abbastanza grande da consentire al braccio di una persona, o idealmente alla parte superiore del corpo, di raggiungere il componente riparabile più profondo. Come regola pratica:

• Accesso alla valvola o all'arresto (valvola singola): Minimo 12×12 pollici
• Accesso alla scatola di giunzione elettrica: Minimo 14×14 pollici secondo NEC 314.29
• Pulizia delle tubature o accesso alle trappole: Minimo 18×18 pollici
• Ingresso completo del corpo (portello dello spazio di scansione): Minimo 22×30 pollici secondo IRC R408.4

Verificare sempre le modifiche al codice locale, poiché alcune giurisdizioni richiedono dimensioni minime maggiori.

Inquadrare l'apertura approssimativa

L'apertura grezza deve essere incorniciata con testate doppie e piastre di soglia se cade tra due montanti, o con montanti paralizzati e bloccanti se interrompe un singolo vano montante. L'apertura approssimativa deve essere da ¼ a ½ pollice più grande della dimensione di apertura approssimativa indicata per il pannello su ciascun lato per consentire la regolazione del livello e del piombo. Utilizzare una livella e un quadrato su ogni elemento del telaio: un telaio del pannello installato fuori piombo anche di 1/8 di pollice si legherà alla chiusura.

Considerazioni sulla spaziatura dei montanti e dei travetti

La cornice centrale standard da 16 pollici può ospitare pannelli larghi fino a 14 pollici senza cornice aggiuntiva. Per l'inquadratura centrale da 24 pollici, i pannelli larghi fino a 22 pollici possono essere inseriti in un unico vano. Qualsiasi pannello più largo di una singola campata richiede elementi di telaio raddoppiati su ciascun lato per mantenere l’integrità strutturale della parete.

Strumenti e materiali necessari per l'installazione

Raccogliere tutto prima di iniziare evita i viaggi a metà lavoro al negozio di ferramenta e mantiene il lavoro in movimento in modo efficiente.

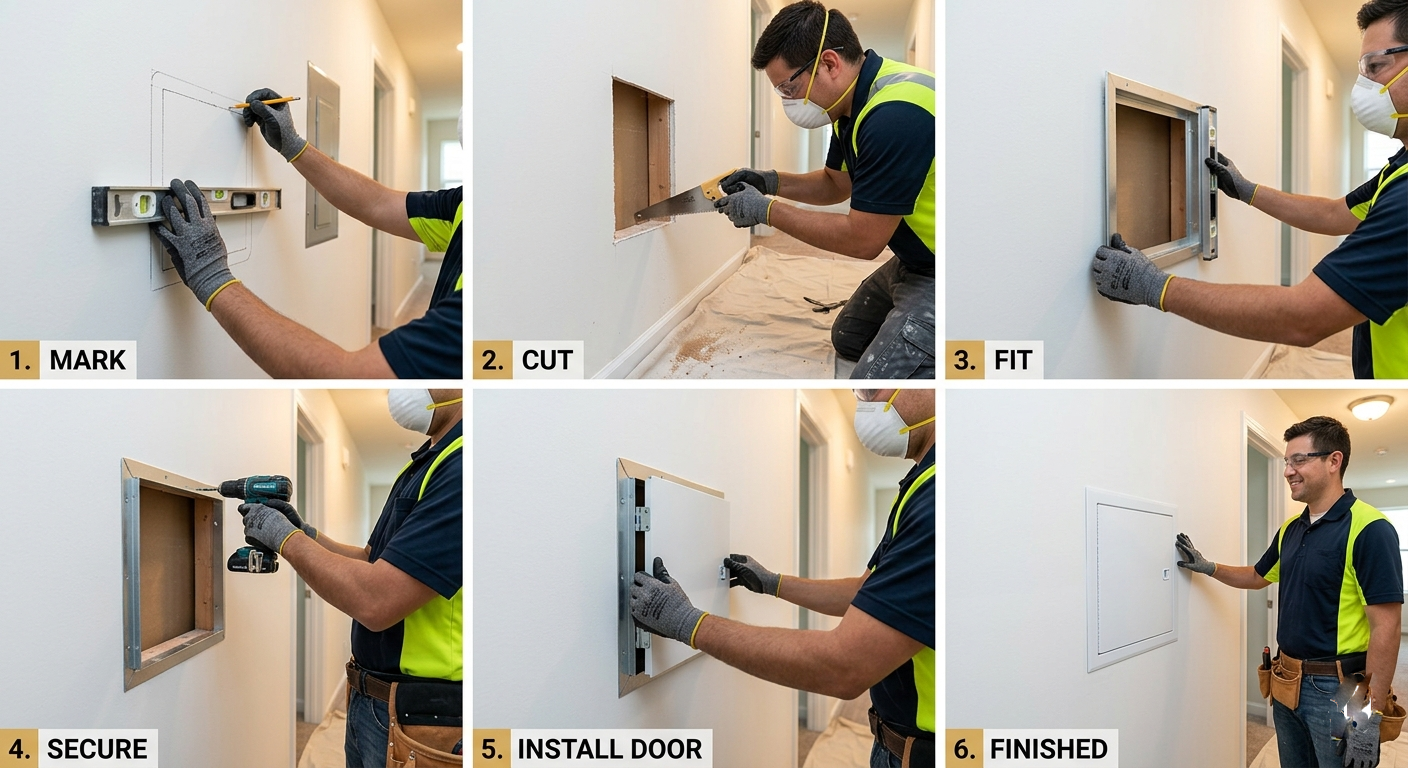

Installazione passo passo del pannello di accesso al muro a secco

Seguire questi passaggi in sequenza. Saltare avanti, soprattutto nel layout e nell'inquadratura, è la causa principale di pannelli disallineati e chiamate di richiamata.

Passaggio 1: individuare le utilità e contrassegnare l'apertura

Utilizzare un rilevatore di montanti e un tester di tensione senza contatto per verificare che non vi siano cavi, tubi o condotte sotto tensione che attraversano la zona di taglio pianificata. Segna il centro del componente target, quindi traccia le dimensioni approssimative dell'apertura con una matita e un quadrato di inquadratura. Ricontrollare le misurazioni due volte prima del taglio. Tagliare i cavi sotto tensione o le linee di alimentazione in rame è pericoloso e costoso.

Passaggio 2: incorniciare l'apertura

Se l'apertura rientra in un alloggiamento per montanti esistente, ritaglia prima il muro a secco in quell'alloggiamento (lo sostituirai con il pannello). Installa il blocco orizzontale, in genere legname 2×4, nella parte superiore e inferiore dell'apertura prevista, inchiodato o avvitato tra i perni laterali. Se il pannello si estende su più di un vano per montanti, aggiungere un perno centrale e un perno di rifinitura su ciascun lato e installare le intestazioni doppie in alto e in basso. Tutti gli elementi del telaio devono essere a filo con la faccia dei montanti esistenti in modo che il telaio del pannello sia piatto.

Passaggio 3: tagliare il muro a secco

Incidi il muro a secco lungo le linee di tracciamento con un taglierino, quindi taglialo con una sega a seghetto o uno strumento oscillante. Mantenere la lama ben aderente all'intelaiatura per produrre un bordo pulito e supportato. Rimuovere il pezzo tagliato. Se il bordo del muro a secco lungo i lati dell'apertura non è supportato (nessun montante dietro di esso), aggiungi un blocco di supporto di 2×4 per dare al telaio del pannello qualcosa su cui fissarlo.

Passaggio 4: impostare la cornice del pannello

Far scorrere il telaio del pannello nell'apertura. Per i pannelli con flangia, la flangia si sovrapporrà alla faccia del muro a secco di ¾ di pollice su tutti i lati. Controlla il livello e il piombo del telaio: regola gli spessori se necessario. Fissare il telaio attraverso i fori preforati nel telaio utilizzando le viti fornite o Viti per cartongesso da 1-5/8 pollici a intervalli massimi di 8 pollici . Non stringere eccessivamente le viti sui telai di plastica, poiché ciò piegherà il telaio e impedirà alla porta di chiudersi a filo.

Passaggio 5: nastro e finitura (pannelli con flangia a tallone)

Applicare uno strato sottile di composto per giunti multiuso sulla flangia del tallone, incorporando il nastro a rete su ogni angolo. Sfuma il composto 6–8 pollici oltre il bordo della flangia per una transizione invisibile. Applicare una seconda mano dopo che la prima è completamente asciutta (tipicamente 24 ore). Carteggiare leggermente con grana 120 prima di applicare il primer. Tre strati sottili producono sempre un risultato più piatto di uno strato spesso.

Passaggio 6: adescare, verniciare e installare l'inserto della porta

Adescare il muro a secco finito e l'area della flangia con un primer per muro a secco PVA prima di verniciare. Per i pannelli con una porta con inserto in cartongesso, tagliare un pezzo di cartongesso da ½ pollice per adattarlo alla rientranza del telaio della porta, fissarlo con le clip o l'adesivo forniti e rifinire la faccia dell'inserto in modo che corrisponda alla parete. Appendi la porta sui cardini o inseriscila nel telaio e verifica che la chiusura funzioni correttamente. La facciata della porta deve trovarsi entro 1/16 di pollice dalla superficie del muro circostante —qualsiasi ulteriore spazio è visibile e indica un errore di inquadratura o installazione.

Installazione di pannelli tagliafuoco: requisiti di codice aggiuntivi

L'installazione di un pannello di accesso tagliafuoco comporta passaggi aggiuntivi oltre all'installazione standard. La mancata osservanza esatta delle istruzioni di installazione UL invalida l'elenco e la classificazione antincendio dell'intero gruppo parete.

• Utilizzare solo il tipo e la quantità di elementi di fissaggio specificati nelle istruzioni di installazione del prodotto UL: non sono consentite sostituzioni.
• Applicare sigillante intumescente o mastice ignifugo attorno all'intero perimetro del telaio nel punto in cui entra in contatto con il muro a secco, secondo le istruzioni di quotazione.
• Non tagliare lo sportello o il telaio del pannello: qualsiasi modifica apportata sul campo annullerà l'elenco.
• Etichettare il pannello con il numero di elenco UL e la classificazione di resistenza al fuoco, se richiesto dalla normativa locale.
• Documentare l'installazione del pannello (modello, numero UL, ubicazione) per il registro della resistenza al fuoco dell'edificio.

La maggior parte delle giurisdizioni segue la Sezione 716 dell'IBC per i pannelli di accesso resistenti al fuoco. Verificare sempre con l'autorità competente (AHJ) prima di eseguire l'installazione in un gruppo classificato.

Errori comuni di installazione e come evitarli

Scelta tra telai per pannelli in metallo e plastica

Entrambi i materiali funzionano bene nella giusta applicazione. La decisione dipende dai requisiti di carico, ambiente e qualità della finitura.

Strutture in acciaio e metallo zincato

I telai in acciaio rappresentano lo standard professionale per applicazioni commerciali, ignifughe e ad alto traffico. L'acciaio laminato a freddo calibro 16 sopporta gli impatti accidentali senza flettersi. Le finiture zincate o verniciate a polvere resistono alla corrosione in ambienti umidi come dietro le pareti della doccia o nei locali meccanici. I telai metallici accettano anche gli ancoraggi del muro a secco in modo più affidabile se il disallineamento della struttura richiede un punto di ancoraggio.

Cornici in plastica (ABS).

I pannelli in plastica ABS sono più leggeri, meno costosi e non arrugginiscono, il che li rende adatti per applicazioni residenziali con elevata umidità come bagni e lavanderie. Non sono adatti per gruppi o soffitti resistenti al fuoco di dimensioni superiori a 12×12 pollici a causa della minore rigidità strutturale. I telai in plastica sono più facili da installare da parte di una sola persona perché pesano molto meno dei pannelli equivalenti in acciaio.

Specifiche del pannello di accesso al soffitto

Le installazioni a soffitto seguono gli stessi passaggi di base dei pannelli a parete, ma introducono sfide uniche: la gravità è contro di te e il pannello deve sostenere il proprio peso in modo affidabile per decenni.

• Utilizzare sempre un meccanismo di arresto della cerniera sui pannelli del soffitto in modo che la porta non si apra oltre i 90 gradi e non sforzi la cerniera.
• Per i pannelli più grandi di 16×16 pollici nei soffitti, utilizzare un telaio in acciaio adatto all'uso a soffitto; i telai in plastica non sono appropriati.
• Installare un cordone continuo di sigillante acustico tra il telaio del pannello e il muro a secco del soffitto per i pannelli in gruppi insonorizzati.
• Per i pannelli più grandi di 14×14 pollici sono necessarie due persone: una per sorreggerli, l'altra per fissarli.
• Per i portelli di accesso alla soffitta, l'IRC richiede un minimo Valore di isolamento R-30 sopra il portello nelle zone climatiche 3 e successive.

Manutenzione e assistenza a lungo termine

Un pannello di accesso in cartongesso installato correttamente richiede una manutenzione minima, ma un rapido controllo annuale evita che piccoli problemi diventino problemi costosi.

• Ispezionare annualmente i perni delle cerniere e i meccanismi di chiusura; applicare una goccia di olio per macchine se i cardini risultano rigidi.
• Controllare la sigillatura perimetrale dei pannelli coibentati e tagliafuoco per eventuali crepe o perdite di compressione; sostituire le guarnizioni intumescenti o in schiuma ogni 10 anni o quando visibilmente degradate.
• Ridipingere la parte anteriore della porta con il colore della parete circostante dopo aver ridipinto la stanza per mantenere l'aspetto a filo.
• Non dipingere mai un pannello chiuso. Se la porta viene verniciata accidentalmente sul telaio, utilizzare un taglierino per incidere la linea di verniciatura prima di forzare la chiusura.
• Dopo qualsiasi lavoro idraulico o elettrico dietro il pannello, verificare che la porta si chiuda ancora a filo e che il fermo si scatti correttamente prima di chiamare il lavoro completato.

Riferimento rapido: selezione del tipo di pannello in base all'applicazione
